Transformar tu PCB a formato DXF

Paso 1: Ya que transformamos nuestro circuito a PCB, vamos a los paneles del lado izquierdo y vamos a Artwork :

Paso 2: Ahí borraremos los dos fondos del circuito :

El primer fondo ↑

El segundo fondo ↑

 Luego hacemos un Copy/Paste lo que significa que tienes que copiar y pegar tu circuito. Lo pegaremos a Paint.





Paso 3: Luego, tendremos que engrosar las lineas del circuito para que pase bien la corriente y también para que la maquina con la que grabaremos el circuito (CNC):

Maquina CNC ↑

pueda reconocerlas líneas y trazarlas bien.

Para engrosar las lineas mas rápido, seleccionaremos una parte de cualquier linea y le hacemos Copy/Paste :

y luego  estirar lo que pegamos como queramos para hacer las lineas mas gruesas :

Para engrosar los circulos tienes que agarrar circulos ya hechos ↓ y colocarlos en los circulos chiquitos del circuito, luego tienes que pintar.

Paso 4:  Después de haber engrosado lineas y círculos, tienes que poner las iniciales de tu nombre y tus apellidos, poner fondo negro, y voltear las letras :

Por ejemplo, mis iniciales son MMO y al reves se ve asi ↑

Para poner fondo negro, simplemente agarra un rectangulo ya hecho:

y pintalo de negro en el interior.





Para escribir en Paint picale a este icono:

y escribe tus iniciales. Luego selecciona tu rectangulo negro con tus inciales

en blanco y voltéalas yendo a girar :
y luego a Voltear Horizontalmente.


 Luego guardaremos el circuito engrosado y con iniciales que hicimos en Paint.


Paso 5: Luego abrimos el programa llamado Vector Magic:

que sirve para vectorizar imágenes. Ahí arrastraremos nuestro circuito que guardamos:

Cuando arrastremos nuestra imagen se vera mas o menos así:

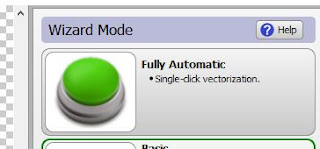

Para vectorizar a imagen le picamos al botón verde que esta en la esquina de arriba a la derecha de la pantalla:

Esperaremos a que cargue la imagen y le picaremos a Paths:

 que esta a la izquierda de la pantalla.

Luego checaremos si ninguna linea toca otra que no debería haciéndole zoom a esta imagen:

Luego de haber checado eso, le picaremos a Next:

Te aparecerá una pagina en la que podrás guardar tu circuito en formato DXF:

Ahí le picaras a Quick Save y luego cambiaras el formato que estaba predeterminado en formato ''.ai'' y seleccionaras la segunda opción que es ''.dxf''. Luego pones el lugar en donde lo quieras guardar      ( Escritorio,USB, Documentos...) y le picas a ''Save''.                 ¡ Y LISTO !

Paso 6 (el paso mas importante):

Suscríbete en la pagina:
tecnomatematteo.blogspot.mx para mas tutoriales sobre tecnología como este.



                        CIRCUIT WIZARD : ¿ COMO SE HACE ?

Les voy a presentar los diferentes pasos para diseñar un circuito para regular y bajar la intensidad de la corriente en el programa llamado Circuit Wizard.

Así es como se ve el circuito terminado :

Los componentes están situados en una ventana llamada Galería:




➞    Ahí encontraremos varias ventanas con diferentes componentes que usar.





1er paso: Vamos a poner todos los componentes uno por uno y les voy a indicar en que ventanas están :

2ndo paso: Después de haber arrastrado todos los componentes a nuestra pagina, los vamos a conectar de forma que queden como la imagen del principio. Se pueden conectar los componentes tocando una de las extremidades del componente y tocando otro componente al que lo quieras conectar.



3er paso: Después de que todo este conectado, hay algunas modificaciones que hacer:



En resumen, lo que acabo de enseñarles es que deben de cambiar el valor del capacitor dándole doble clic y poniéndole 2200 micro Faradios y tienen que cambiar el regulador de tensión al numero 7805 en vez del que ya estaba puesto. También tienen que cambiar la valor del regulador de voltaje a 120V.



4to paso: Ya que hayas terminado el circuito, debes convertirlo a PCB:

Aquí es donde tienes que picarle para convertir tu circuito en PCB.
( Esta en la parte de arriba de la pantalla )

PASO 1

PASO 2

PASO 3

Y LISTO !

ASÍ ES COMO SE VE EL PCB:

5to y último paso: Para checar si tu circuito no tiene fallas tiene que hacer un quality check o chequeo de calidad en español :

Si tu circuito no tiene ninguna falla, te va a aparecer un mensaje en la pantalla que diga: No issues found o sea que no encontró ningún problema.

Listo, ya saben como hacer un circuito en Circuit Wizard y convertirlo en PCB.

Síganme en tecnomatematteo.blogspot.mx para mas tutoriales sobre tecnología como este.
